Solución de procesamiento de moldes de estamppara paneles de puertas de automoción

Molde es una forma estructural específica a través de una cierta manera de hacer el moldeo de material de un producto industrial, pero también puede ser producido en lotes con una determinada forma y los requisitos de tamaño de las partes industriales y componentes de una herramienta de producción, con el título honorde "madre de la industria", el tipo de moldes, incluyendo matrices de estamp, moldes de plástico, moldes de fundición, moldes de forja, moldes de metalurgia de polvo, moldes de caucho, moldes de moldeo de materiales inorgánicos y otros tipos, de los cuales, Troquel se encuentra en el proceso de estampen frío, el material (metal o no metal) procesado en piezas (o productos semiacabados) de un equipo de proceso especial, conocido como troquel en frío (comúnmente conocido como moldes de punzonado en frío), el foco de esta edición de las soluciones de procesamiento de troquel de panel de la puerta automotriz.

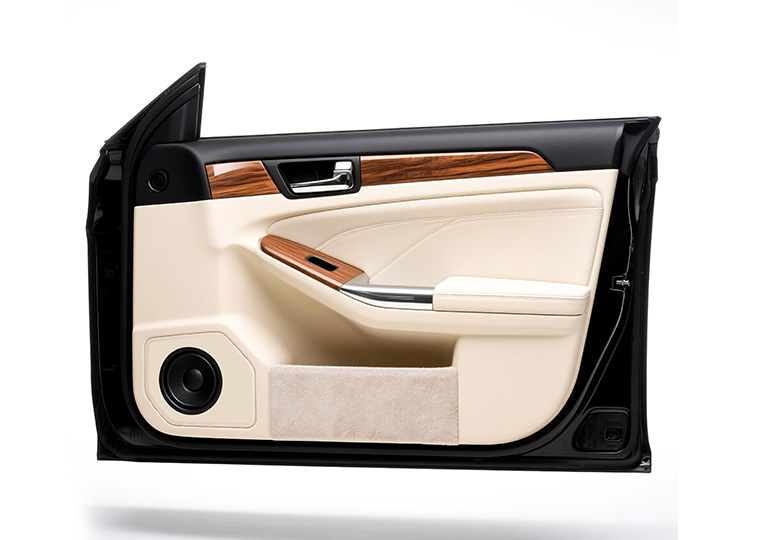

Paneles de la puerta automotriz estamppor el molde, la calidad del molde afecta directamente a la puerta de la anti-colirendimiento, el rendimiento de sellado y la apertura y la conveniencia de cierre, autopuerta panel de estampdie materiales comúnmente utilizados SKD11, DC53, Cr12MoV, etc, la dureza del material de 60HRC o así, los requisitos de la máquina herramienta y herramientas para satisfacer las necesidades de alta precisión, alta calidad, mecanide larga vida.

Nombre de la parte :Auto puerta Panel de estampdie

Material del molde: SKD11, DC53, Cr12MoV, etc.

Tamaño del molde: 4320*2460*780MM

Peso :15000KG

Requisitos de programación del molde de panel de puertas para automóviles

Requisitos técnicos:

Tolerancia de perfil: (≥ 0,05mm), superficie lisa sin sobrecorte y fenómeno de procesamiento de fugas

Cuchilla para juntas en la superficie (< 0,01 mm) (no se permite el corte en exceso)

Unión de la raíz transparente (< 0.01mm) (no se permite el corte excesivo)

Rugosidad de la superficie (Ra0.8μm)

Requisitos de programación para los moldes de paneles de puertas de automoción:

Overall roughing

Semiacabado general

Acabado de la cara de partida

Acabado de la cara del producto

Claro acabado de raíz

La etapa de acabado de cuchillo de bola D30 para la placa interior (0,5 mm) placa exterior (0,4 mm), programada para calcular la tolerancia de la placa interior (0,005), la placa exterior (0,003 o menos), los moldes de placa exterior y el material Cr12MoV requiere dos acabados (el último volumen de acabado de la cuchilde de procesamiento 0,05 a 0,1 mm)
