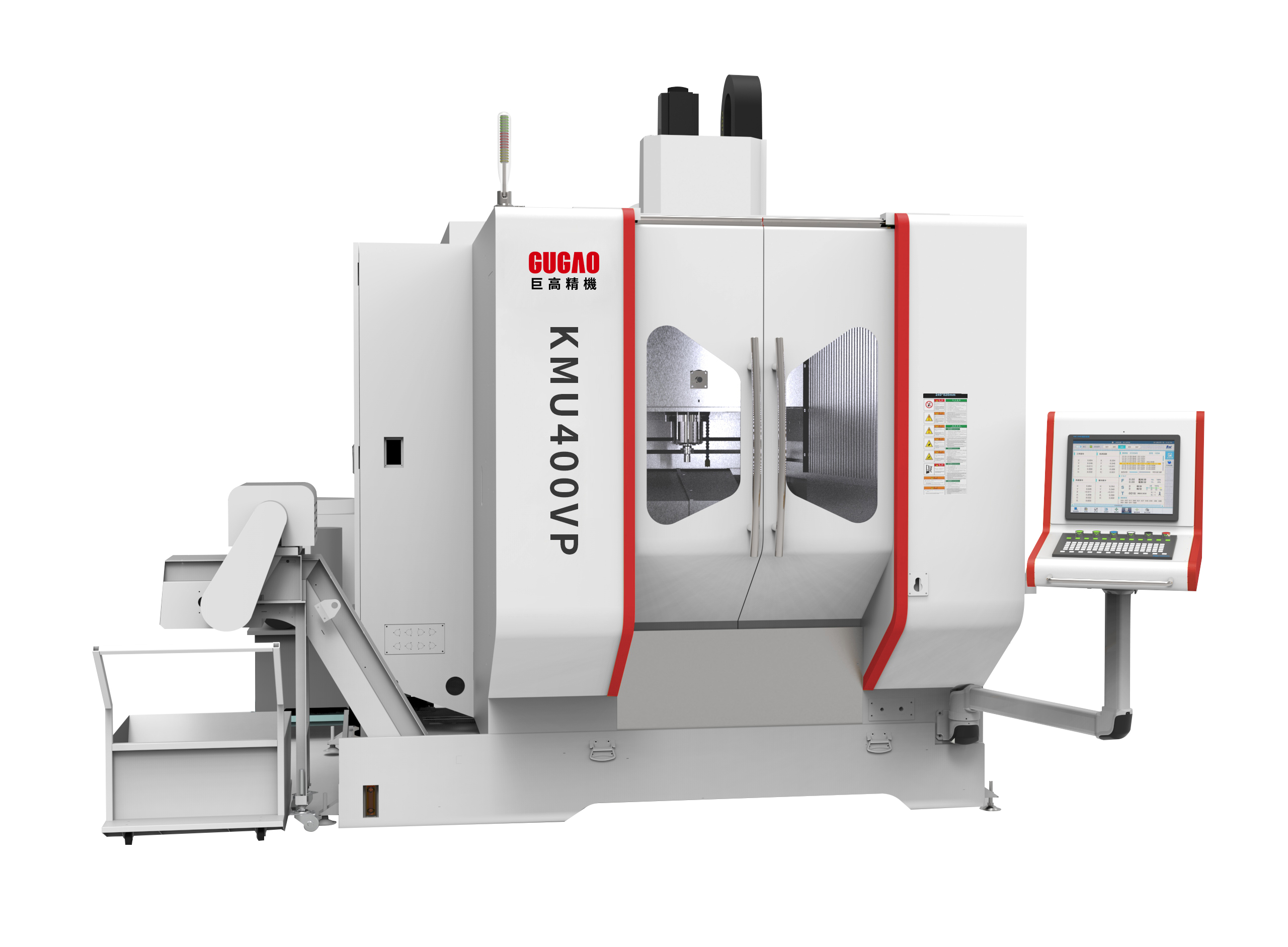

KMU400VP 5 eje centro de la máquina CNC puente grúa tipo centro de mecanide 5 ejes

KMU400V es un centro de mecanitipo puente grúa de 5 ejes, que es principalmente adecuado para desbasudo, semi-acabado y mecanide precisión de piezas pequeñas y medianas de precisión y piezas complejas, los materiales de los cuales son generalmente acero al carbono, acero de aleación, acero de troquel, acero fundido, hierro fundido y metales no ferrosos.

Introducción:

1. KMU vertical de cinco ejes centro de mecanide vinculación está equipado con SIEMENS SINUMERIK un sistema. Esta máquina tiene las características de alta precisión de posicionamiento, velocidad de respuesta rápida y mecanide vinculación de cinco ejes, etc. Mientras tanto, la máquina está equipada con cambiautomático de herramientas y dispositivo automático de medición de piezas y herramientas. Puede realizar alta eficiencia y mecaniautomático.

2. La máquina herramienta está compuesta por base, columna, viga, caja de husillo, RAM, sistema neumático, sistema de lubricautomático, sistema hidráulico, sistema de refrigeración y de eliminación de viguetas, sistema eléctrico, sistema de control numérico, sistema de inspección y sistema de protección completamente cerrado. La máquina herramienta se mueve a la izquierda y a la derecha a través de la caja de RAM (eje x), crossbeam (eje y) se mueve hacia adelante y hacia atrás, RAM (eje z) se mueve hacia arriba y hacia abajo, la mesa giratoria del eje a se balan, eje C gir, el movimiento en todas las direcciones puede ser controlado automáticamente por la unidad de control, y puede realizar el mecanide vinculación de cinco ejes.

3. Las fundiciones principales de esta máquina están hechas de fundición de arena de resina de hierro fundido de alta resistencia. Las piezas fundidas se templan dos veces y se envejecartificial y naturalmente para asegurar la estabilidad del material. Adoptando la caja razonable y la estructura de costilla de tela, tiene una buena resistencia a la flexión, buena rigidez y excelente estabilidad. El movimiento principal de la máquina adopta husillo eléctrico importado, y puede realizar el aflojamiento automático y tirar del husillo. X, y, el eje z adopta la unidad servo motor, servo motor impulsa directamente la rotación del husillo de bolas A través del acoplamiento, la rotación eje A/C adopta la unidad motor de par, por lo que el sistema de transmisión tiene una muy alta precisión y rigidez de la transmisión.

4. El diseño de la cama de fundición se analiza mediante análisis de elementos finitos, la disposición de la placa de costilla es razonable, y la rigidez dinámica y estática es excelente.

5. Forma razonable, fácil transporte
